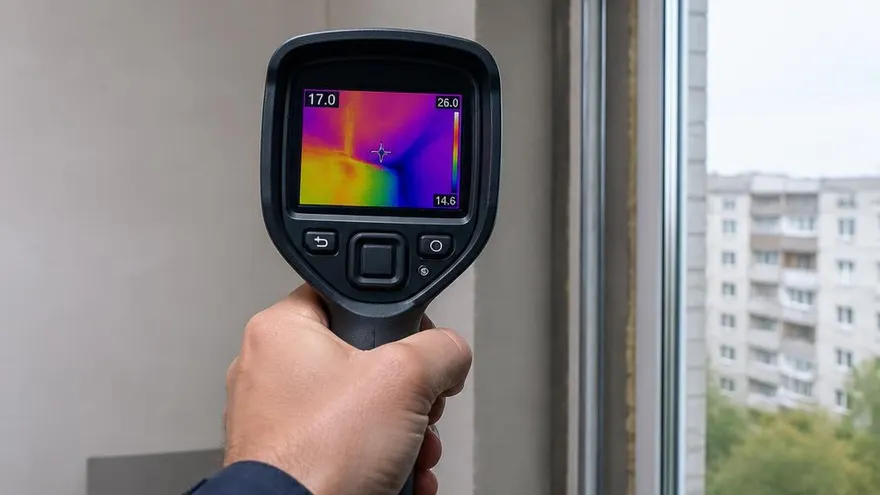

Как выбрать тепловизор под обследование дома и электрику
Тепловизор показывает температуру поверхности, а не то, что спрятано внутри стены. Для поиска теплопотерь в доме хватает матрицы 256x192, для электрощита важнее чувствительность и возможность подойти вплотную. Снимать дом надо зимой: без разницы хотя бы в 10-15 градусов между улицей и комнатой картинка ничего не покажет.
Что прибор измеряет
Тепловизор ловит инфракрасное излучение поверхности и раскрашивает его по температуре. Отсюда два вывода, о которых забывают чаще всего.
Он видит только поверхность. Труба теплого пола под стяжкой заметна потому, что нагревает стяжку сверху, а не потому, что прибор смотрит сквозь бетон. Пока пол холодный, искать нечего.
Он видит разницу, а не абсолют. Мокрое пятно на стене выглядит холодным по сравнению с сухой стеной рядом. Если вокруг все одинаковое, на экране будет ровное поле.
Разрешение матрицы
Разрешение это число пикселей у теплового сенсора, а не у экрана. Экран может быть каким угодно, картинку рисует матрица.
160x120. Начальный уровень и приставки к смартфону. Годится, чтобы найти сквозящее окно или горячий автомат в щите с полуметра.

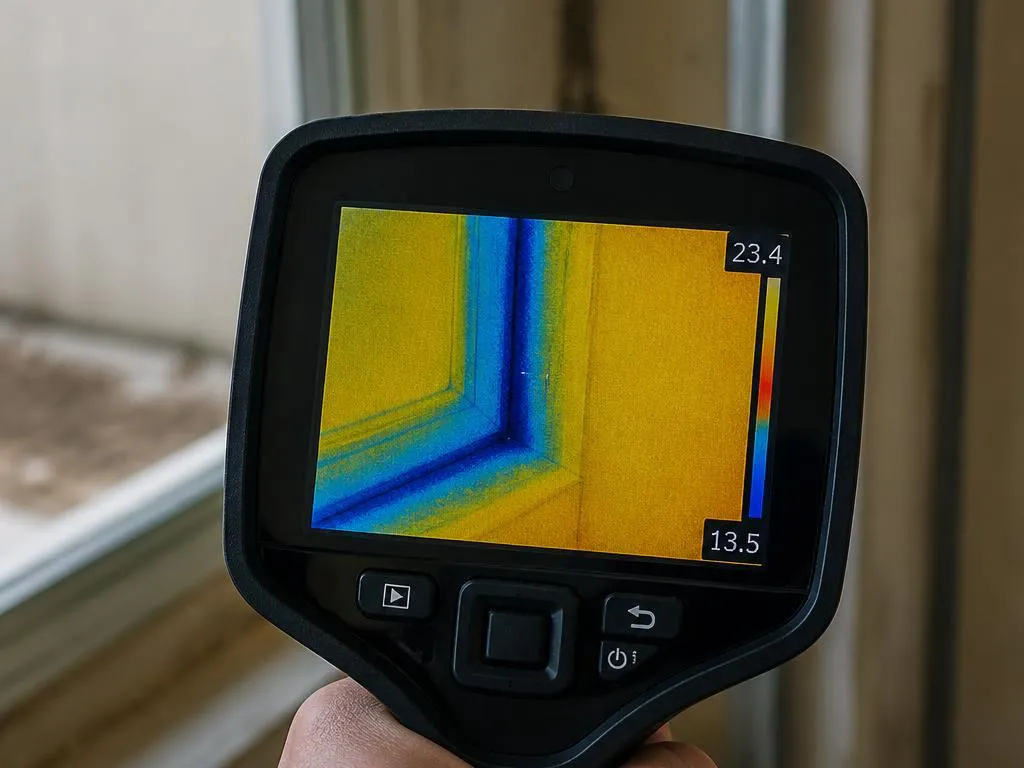

256x192. Рабочий минимум для обследования дома. Видно стыки панелей, откосы, промерзание по периметру плиты.
320x240 и 384x288. Профессиональный диапазон. Можно снять фасад с улицы целиком и разобрать детали на снимке потом.
640x480. Энергоаудит и промышленность. В аренду попадает редко и стоит заметно дороже.
Правило простое: чем дальше вы стоите от объекта, тем больше пикселей нужно. На фасад с двадцати метров матрицы 160x120 не хватит, один пиксель накроет пятно в несколько сантиметров.
Тепловая чувствительность
В паспорте она записана как NETD, в милликельвинах. Цифра 50 мК означает, что прибор различает разницу в 0,05 градуса.
Для строительной съемки хватает 50-60 мК. Для поиска слабого перегрева в электрике берут 40 мК и ниже. Разница видна на однородных поверхностях: чем хуже чувствительность, тем более зернистой и плоской выглядит картинка.
Частота обновления
Бытовые и полупрофессиональные модели дают 9 кадров в секунду, профессиональные 25 или 50. Ограничение в 9 Гц идет от экспортных правил на тепловизионную технику, а не от экономии производителя.
На стоячей съемке дома это не мешает. Мешает, когда прибором водят по объекту на ходу: картинка смазывается и отстает.
Коэффициент излучения
Прибор считает температуру по излучению, а сколько поверхность излучает, зависит от материала. Коэффициент задается в настройках.
Для кирпича, штукатурки, дерева, краски и бумаги он около 0,95, заводская настройка обычно такая и стоит. У голого металла он падает до 0,1-0,3, и здесь прибор врет сильно: блестящая труба покажет не свою температуру, а отражение того, что вокруг.
Отсюда рабочий прием. Если надо померить металл, на него клеят кусок матового скотча или красят пятно матовой краской, ждут пару минут и снимают уже это пятно.

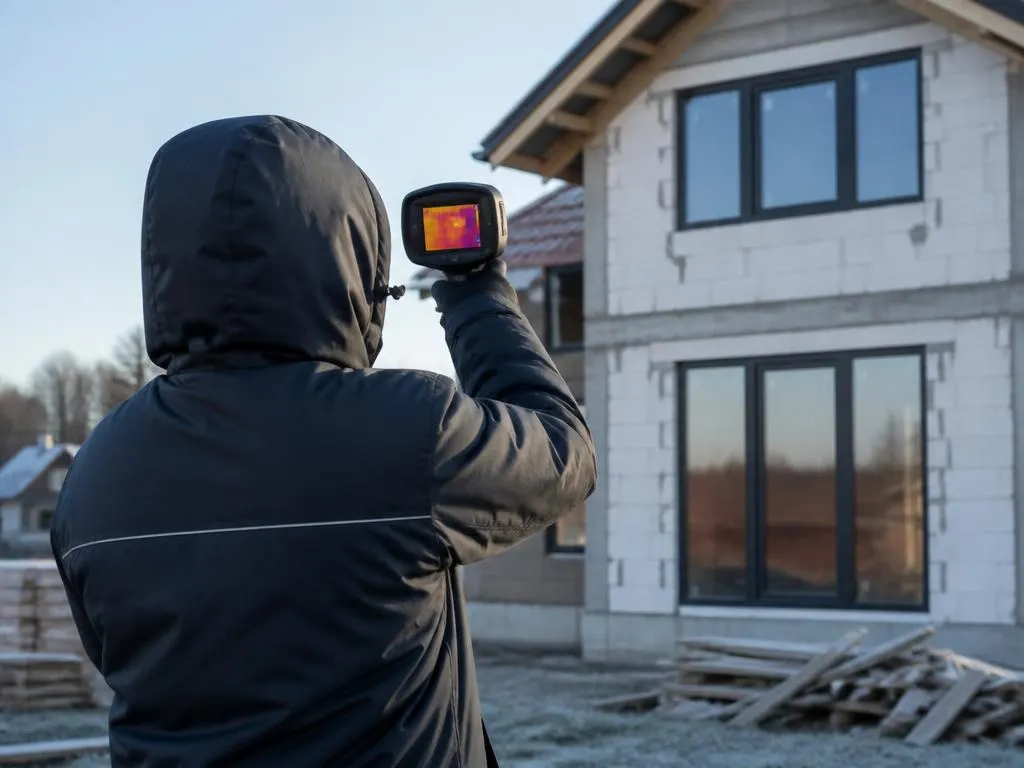

Когда снимать дом
Обследование делают в холодный сезон, при разнице между улицей и помещением от 10-15 градусов. Летом смотреть нечего.
Съемку ведут рано утром или в пасмурный день. Солнце прогревает фасад неравномерно, и вместо утечки тепла на снимке окажется тень от соседнего дома. По той же причине после солнечного дня ждут несколько часов.
Дождь и сильный ветер тоже мешают: мокрая стена остывает, ветер сдувает тепловой след с поверхности.
Что берут под задачу
| Задача | Разрешение | Чувствительность |
|---|---|---|
| Окна, откосы, углы в квартире | 160x120 | 60 мК |
| Обследование дома изнутри | 256x192 | 50 мК |
| Фасад с улицы, дом целиком | 320x240 | 50 мК |
| Электрощит, автоматы, контакты | 256x192 | 40 мК |
| Теплый пол, поиск трассы | 256x192 | 50 мК |
| Энергоаудит с отчетом | 384x288 и выше | 40 мК |
В каталоге сейчас 141 предложение по аренде тепловизоров, от 490 рублей в сутки.
Аренда тепловизоров в России141 предложениеЧего тепловизор не может
Он не видит сквозь стекло. Стекло для инфракрасного излучения непрозрачно и работает как зеркало: в окне вы увидите отражение себя, а не то, что за ним. Снимать через окно бесполезно.
Он не видит воду в толще стены. Он видит охлаждение поверхности над мокрым местом. Если стена сухая снаружи, а мокрая внутри, прибор промолчит.
Он не находит проводку под напряжением, если она не нагружена. Пустой кабель в стене не греется и не отличается от штукатурки вокруг. Трассу ищут, включив нагрузку на несколько минут.
Он не заменяет влагомер и тестер изоляции. Тепловизор показывает, где смотреть, а не какая там влажность и какое сопротивление.
Что проверить при получении в аренду
- Заряд аккумулятора и наличие второго, если съемка на объекте не рядом с розеткой.
- Настройку коэффициента излучения: она должна открываться в меню, а не быть намертво зашита.
- Наличие карты памяти и то, что снимки сохраняются вместе с температурными данными, а не только картинкой.
- Целостность защитного окна объектива. Царапина на нем дает пятно на каждом снимке.
- Программу для разбора снимков на компьютере, если нужен отчет заказчику.
Короткие ответы
Какой тепловизор нужен для дома. Матрица 256x192 и чувствительность около 50 мК закрывают поиск теплопотерь, промерзающих стыков и трассы теплого пола.
Можно ли снимать летом. Практически нет. Без разницы температур между улицей и помещением дефекты не проявляются.
Видит ли тепловизор сквозь стены. Нет. Он показывает температуру поверхности, а внутренние дефекты видны только тогда, когда доходят до нее.
Чем тепловизор отличается от пирометра. Пирометр меряет температуру в одной точке, тепловизор дает картинку по всей площади. Найти холодный угол пирометром можно только случайно.
Сколько времени занимает обследование квартиры. Обычно от часа до двух вместе с подготовкой: перед съемкой помещение прогревают и закрывают окна за несколько часов.
