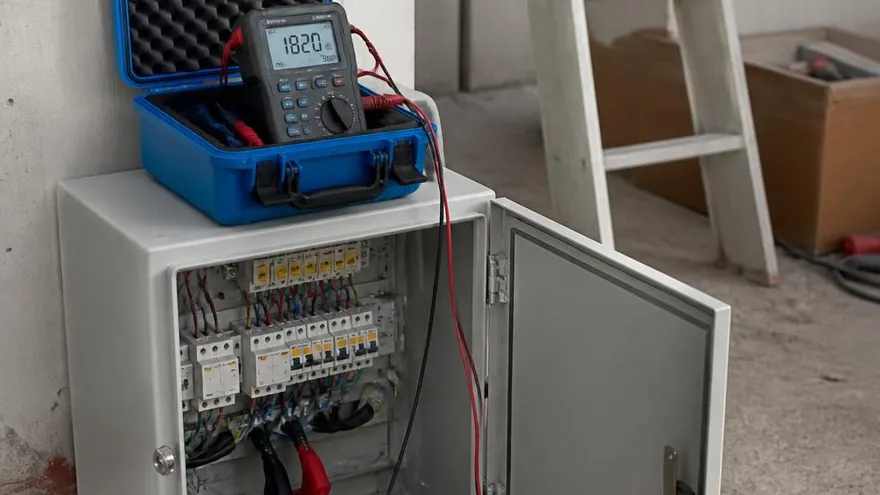

Мегаомметр: что это такое и какой нужен под задачу
Мегаомметр меряет сопротивление изоляции: не пробита ли она между жилами и на землю. Прибор подает на цепь высокое испытательное напряжение, чаще всего 500, 1000 или 2500 вольт, и показывает сопротивление в мегаомах. Для проводки до 1000 вольт базовый ориентир по ПУЭ это не меньше 0,5 МОм.
Что он показывает и зачем это нужно
Обычный мультиметр меряет сопротивление слабым напряжением от батарейки. Изоляция, которая уже подсохла, потрескалась или отсырела, при таком напряжении выглядит целой.
Мегаомметр подает на цепь высокое напряжение, близкое к рабочему или выше, и смотрит, какой ток утечет через изоляцию. Именно так находят то, что вылезет потом: сырость в щитке, поврежденный при монтаже кабель, старую проводку в доме, где начали выбивать автоматы.
Причины, по которым прибор берут в аренду, обычно три. Проверить проводку в купленном доме или квартире. Принять электромонтаж у бригады. Найти, где именно течет, когда выбивает УЗО.
Какое напряжение выбрать
Напряжение выбирают под объект, а не по принципу "чем больше, тем лучше". Лишнее напряжение пробивает слабую изоляцию и портит электронику.
500 вольт. Вторичные цепи, слаботочка, аппаратура.
1000 вольт. Электропроводка и электроустановки до 1000 вольт. Это самый ходовой вариант для дома, квартиры и офиса.
2500 вольт и выше. Силовые кабели и оборудование более высокого класса.
Многие приборы умеют несколько ступеней сразу, и в аренде удобнее брать именно такой.
Норма
Для цепей до 1000 вольт базовый ориентир из главы 1.8 ПУЭ: сопротивление изоляции не меньше 0,5 МОм, измерение проводят мегаомметром на 1000 вольт. Для отдельных видов оборудования и кабелей нормы свои, они берутся из той же главы и из правил технической эксплуатации.
Читать результат надо с оговорками. Сопротивление зависит от длины линии, от температуры и от влажности: длинная линия покажет меньше, сырой подвал занизит все. Поэтому важна не только цифра, но и то, как она меняется от замера к замеру.
Как меряют, если коротко
Обесточивают линию полностью и убеждаются в этом отдельно, указателем напряжения.
Отключают все, что может пострадать: электронику, УЗО, диммеры, лампы с драйверами, технику в розетках. Испытательное напряжение их убивает.

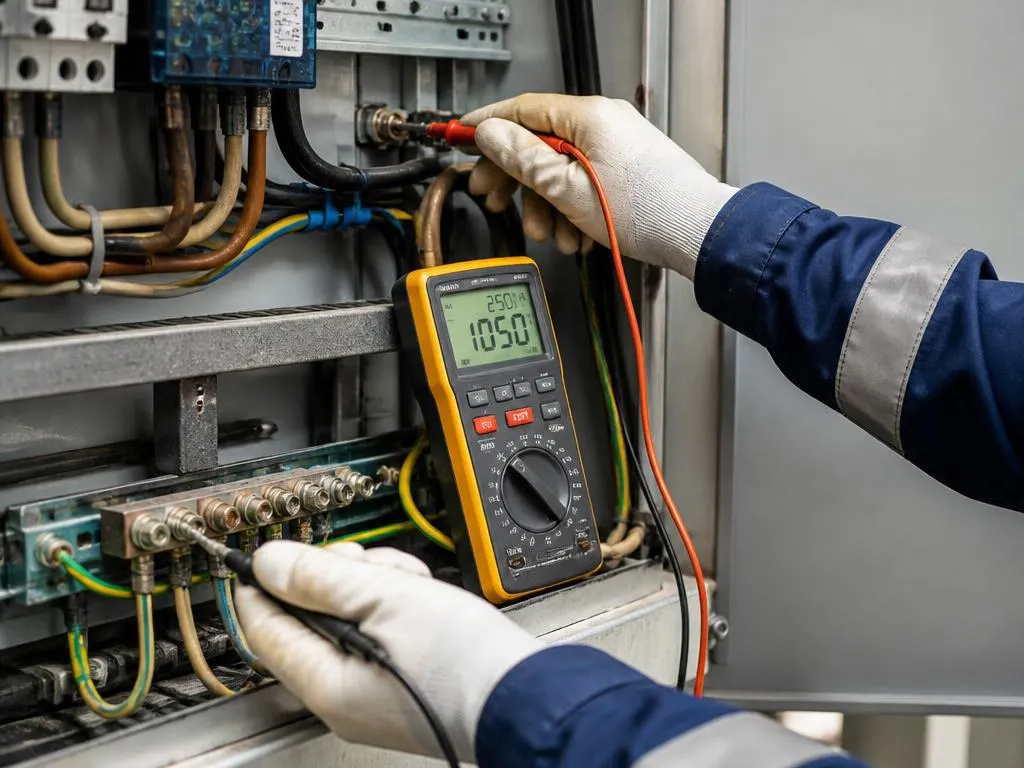

Меряют между жилами и каждой жилы на землю поочередно.
После замера цепь разряжают. На длинной линии остается заряд, и он ощутимо бьет.
Записывают результат. Смысл замера появляется тогда, когда есть с чем сравнить: с нормой и с прошлым протоколом.
Если работа делается для официального протокола, ее выполняет лаборатория со свидетельством о поверке прибора. Арендованный мегаомметр годится для собственной проверки, для приемки работ у бригады и для поиска неисправности.
Что смотреть при выборе
| Что | Зачем |
|---|---|
| Набор ступеней напряжения | под разные объекты одним прибором |
| Верхний предел измерения | сухая новая проводка показывает сотни мегаом |
| Автоматический разряд | безопасность после замера |
| Питание от батареи или динамо | на объекте без розетки удобнее батарея |
| Память замеров | чтобы не записывать все на бумажке |
| Комплект проводов и щупов | без них прибор бесполезен |
В каталоге сейчас 68 предложений по аренде мегаомметров, от 500 рублей в сутки.
Аренда мегаомметров в России68 предложенийЧто берут под задачу
| Задача | Напряжение | Что важно |
|---|---|---|
| Проводка в квартире и доме | 500 или 1000 В | Простые щупы, автоматический разряд |
| Щит и отходящие линии | 1000 В | Три клеммы, включая экран |
| Кабель до 1000 В на объекте | 1000 В | Длинные провода, память измерений |
| Кабель 6 и 10 кВ | 2500 В | Запас по напряжению, разряд емкости |
| Двигатели и трансформаторы | 1000 или 2500 В | Замер коэффициента абсорбции |
| Приемка после монтажа с протоколом | 1000 В | Действующая поверка прибора |

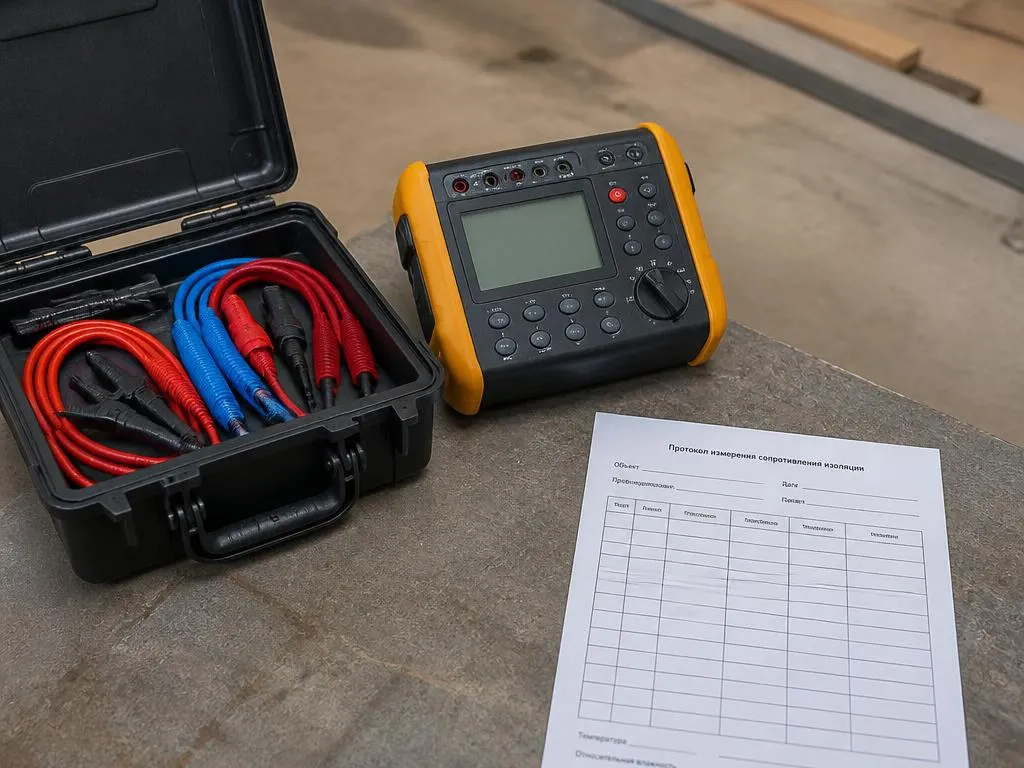

Поверка и протокол
Здесь есть разница между "померить для себя" и "сдать работу".
Для себя годится любой исправный прибор: увидеть, что изоляция пробита, можно и дешевым.
Для протокола прибор должен быть поверен, а свидетельство о поверке действующим. Измерение, сделанное непроверенным мегаомметром, в протокол не идет, и заказчик вправе его не принять. Поэтому при аренде под сдачу объекта первым делом спрашивают не модель, а документ на прибор и срок его действия.
В протокол идет не одно сопротивление. Туда пишут температуру, влажность и напряжение, которым мерили: одна и та же линия в сырую погоду и в сухую даст разные числа.
Техника безопасности
Мегаомметр сам подает на цепь высокое напряжение, и это не формальность в инструкции.
Линию перед измерением обесточивают и проверяют отсутствие напряжения отдельным указателем, а не мегаомметром.
Все, кто рядом, должны знать, что идет измерение. Второй конец кабеля в соседнем помещении под напряжением от вашего прибора это классика электротравмы.
Длинный кабель после измерения остается заряженным, как конденсатор. Его разряжают на землю: у современных приборов это делается автоматически при отпускании кнопки, у старых вручную. Не дожидаться разряда и хвататься за жилу нельзя.
Работать в дождь и по мокрым конструкциям бессмысленно и опасно: показания уплывут, а риск вырастет.
Короткие ответы
Чем мегаомметр отличается от мультиметра. Испытательным напряжением. Мультиметр меряет вольтами от батарейки, мегаомметр сотнями и тысячами вольт, и только он видит слабую изоляцию.
Какой мегаомметр нужен для квартиры. На 1000 вольт, этого достаточно для проводки и щитка.
Опасно ли им пользоваться. Прибор подает высокое напряжение, поэтому линию обесточивают, посторонних не подпускают, а после замера цепь разряжают. При соблюдении порядка работа безопасна.
Испортит ли замер технику. Да, если ее не отключить. Перед замером из розеток вынимают все, а электронные устройства в щитке отсоединяют.
Нужна ли поверка. Для официального протокола да, прибор должен быть поверен. Для своей проверки хватает исправного.
Сколько занимает проверка квартиры. Обычно час-два вместе с отключением техники и записью результатов. Аренды на сутки хватает.
Можно ли мерить изоляцию, не отключая нагрузку. Нельзя. Подключенная техника получит испытательное напряжение и, скорее всего, выйдет из строя. Отключают все, включая устройства защиты с электроникой.
Почему сопротивление растет во время измерения. Так и должно быть: изоляция поляризуется. Показание снимают на шестидесятой секунде, а отношение значений на 60 и 15 секундах называют коэффициентом абсорбции, по нему судят о влажности изоляции.
