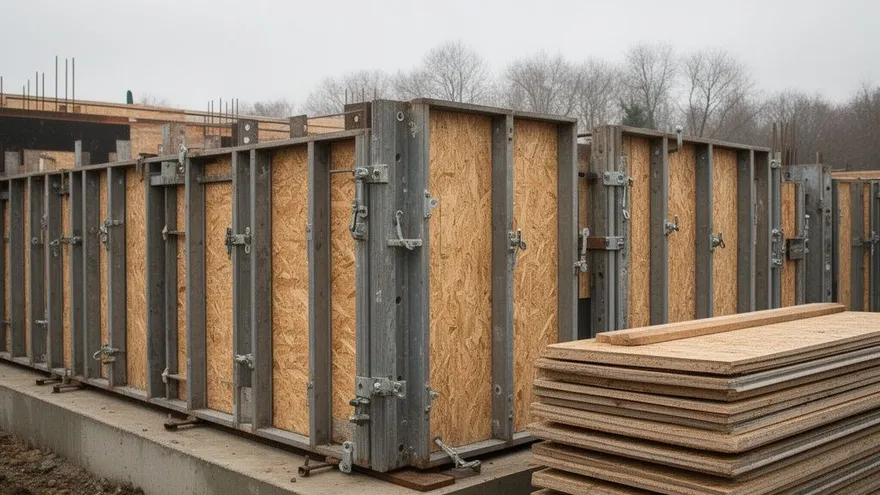

Опалубка: что это такое, как устроена и для каких работ

Зачем нужна форма для бетона

Бетонная смесь текучая. Вылитая на землю, она растечется лужей, а нужны стена толщиной 200 мм, колонна квадратного сечения или плита перекрытия с ровным низом. Форму задает опалубка.

Работа у нее тяжелее, чем кажется со стороны. Свежий бетон давит на щит изнутри, и чем быстрее идет заливка, тем сильнее. Столб смеси высотой два метра дает у основания давление порядка четырех тонн на квадратный метр. Щит обязан это выдержать, не выгнуться и не разойтись по стыкам: то, что вылезло наружу, придется срубать и штукатурить.

Отсюда три требования к любой опалубке. Прочность, чтобы держать давление. Жесткость, чтобы стена вышла плоской. Плотность стыков, чтобы через щели не ушло цементное молоко и в бетоне не осталось раковин.

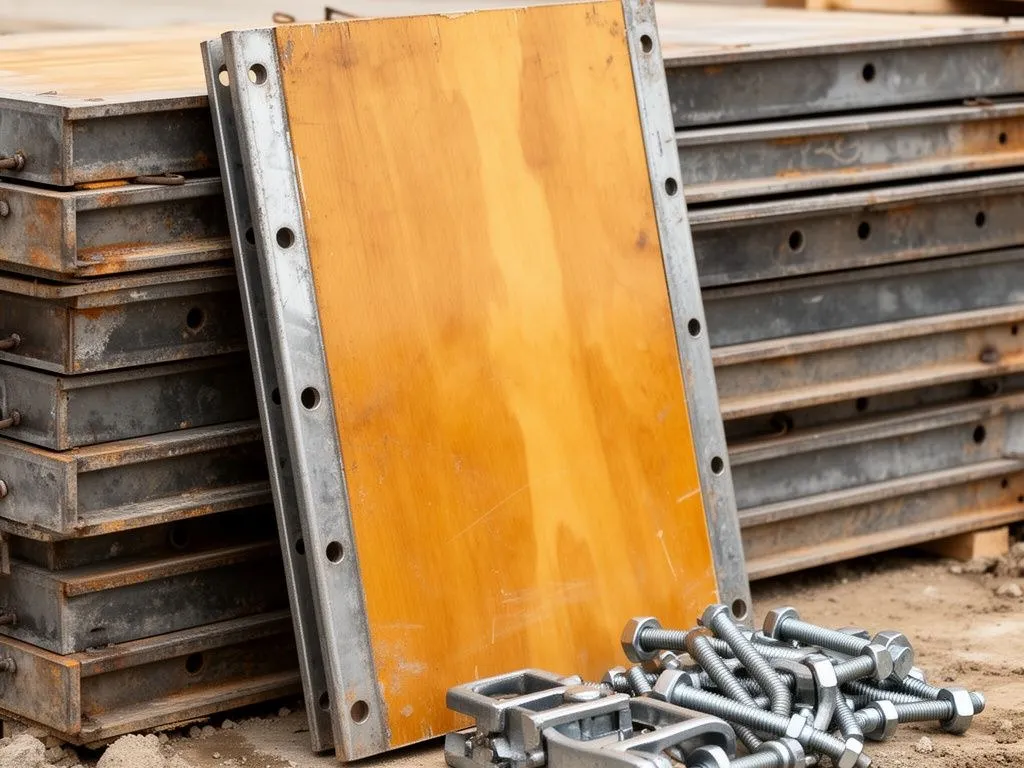

Из чего собран щит

Разберем на примере обычного стенового щита.

• Палуба. Лист, который касается бетона. От него зависит поверхность будущей стены: под ламинированной фанерой и сталью она выходит гладкой, под обрезной доской остается фактура и следы стыков.
• Каркас. Рама и ребра жесткости под палубой. Именно они не дают листу выгнуться пузом.
• Замки. Соединяют соседние щиты в сплошную стену. Хороший замок ставится одним ударом молотка и одновременно стягивает щиты и выравнивает их по плоскости.
• Стяжки. Резьбовые шпильки, которые проходят сквозь стену насквозь и связывают два противоположных щита. Без них давление бетона просто раздвинет опалубку. Шпильку заводят в пластиковую трубку, чтобы после распалубки вытащить и использовать снова.
• Подкосы. Наклонные упоры от щита к перекрытию. Держат стену вертикально и позволяют выставить ее по отвесу до заливки.

У опалубки перекрытий набор другой: телескопические стойки, треноги, унивилки, продольные и поперечные балки, поверх них лист фанеры. Логика та же, только нагрузка идет сверху вниз.

Съемная и несъемная

Съемную снимают, когда бетон набрал прочность, и переставляют на следующую захватку. Так работает почти вся аренда: один комплект щитов за сезон проходит десятки заливок.

Несъемную оставляют в конструкции навсегда. Чаще всего это блоки и плиты из пенополистирола, они же служат утеплителем. Плюс в том, что стена сразу выходит теплой и отдельный этап утепления не нужен. Минус в том, что комплект покупается один раз под конкретный дом и второй жизни у него нет.

По материалу

Число заливок называют оборачиваемостью, и разброс тут огромный. Дешевый лист расходится по слоям после пятого цикла. Ламинированная фанера толщиной 18 мм при аккуратном обращении, мойке после каждой заливки и подрезке кромок выдерживает несколько десятков.

Правило простое: чем больше заливок впереди, тем дороже материал имеет смысл брать. Под один фундамент стальная система не окупится, под этаж монолита доска не доживет до конца.

По конструкции

• Мелкощитовая. Щиты весом до 50 кг, ставятся вручную, собираются в любую геометрию. Обычно ее и берут в аренду частники и небольшие бригады.
• Крупнощитовая. Готовые панели площадью несколько квадратных метров, ставятся краном. Стена этажа собирается за считанные подъемы.
• Балочно-ригельная. Собирается из балок, ригелей и листа под конкретный размер. Гибкая, но требует расчета.
• Опалубка перекрытий. Стойки, балки и настил под горизонтальную плиту.
• Опалубка колонн. Короб на четыре стороны, квадратный или круглый, с хомутами по высоте.
• Скользящая и туннельная. Для башен, силосов и типовых секций жилых домов. Частнику в аренде не встречается.

Что имеет смысл арендовать

Опалубка это тот случай, когда владеть невыгодно почти никому, кроме подрядчика с постоянным потоком объектов. Комплект стоит дорого, между объектами лежит на складе, требует мойки и ремонта замков.

Считать срок аренды стоит так. Возьмите площадь стен, которую предстоит залить, разделите на площадь захватки, которую бригада проходит за один цикл, и умножьте на длину цикла. Обычный цикл в теплое время это несколько дней: сборка, заливка, выдержка, распалубка. Так вы получите срок аренды, а не количество щитов на весь дом сразу.

В каталоге сейчас 35 предложений по опалубке, с ценой и контактами владельца.

Где чаще всего ошибаются

Первое: ставят стяжки реже, чем нужно. Стена выгибается наружу, и то, что увидели после распалубки, исправить уже нельзя.

Второе: не смазывают палубу. Бетон прилипает к фанере, при распалубке лист рвется вместе с ним, а на стене остаются вырванные куски.

Третье: снимают опалубку рано. По СП 70.13330.2012 ходить по забетонированной конструкции и ставить на нее опалубку следующего этажа можно после набора 2,5 МПа, а снимать опалубку с горизонтальных конструкций пролетом до 6 метров разрешено при 70 процентах проектной прочности. В теплое время года это обычно около трех суток, на холоде дольше.

Сколько щитов нужно на дом

Считают не в штуках, а в квадратных метрах, и считают дважды: отдельно фундамент, отдельно стены и перекрытия.

Пример для ленты под дом 8 на 10 метров. Периметр 36 метров, высота ленты над землей 0,6 метра, щиты стоят с двух сторон. Получается 36 умножить на 0,6 и умножить на 2, то есть около 44 квадратных метров опалубки. Внутренние перегородки считаются так же и добавляются сверху.

Дальше решают, брать комплект на всю длину сразу или на половину. Комплект на половину периметра дешевле, но заливка идет в два захода, и между ними надо ждать набора прочности. На маленьком объекте это лишняя неделя.

Что входит в комплект аренды

Щиты это только часть. Уточняйте до вывоза, что именно вам дают.

• Щиты нужных размеров и доборные элементы под углы.
• Замки и клинья по числу стыков.
• Стяжки, гайки и пластиковые трубки. Трубка это расходник, ее обычно считают отдельно.
• Подкосы с винтовыми регулировками.
• Смазка для палубы, если владелец ее выдает.

Отдельно спросите, в каком виде комплект надо вернуть. Обычно требуют мытые щиты, и мойка на объекте дешевле, чем штраф за присохший бетон.

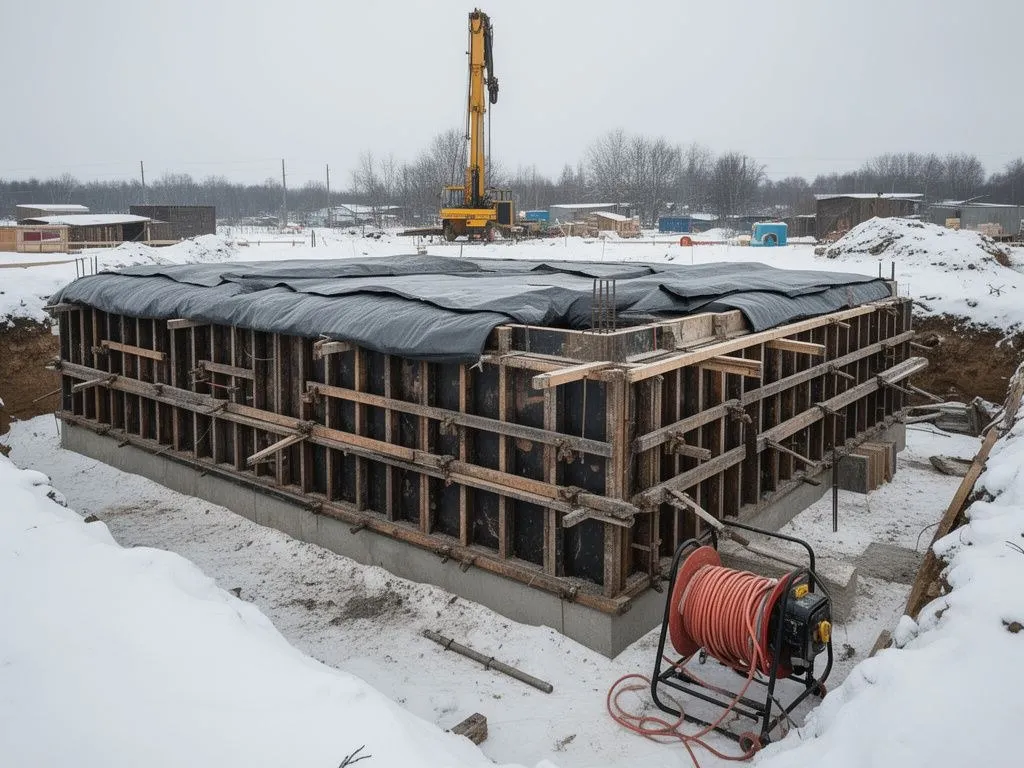

Опалубка зимой

Холод меняет всю картину. Бетон при низкой температуре набирает прочность медленнее, а на морозе твердение останавливается совсем. Значит, опалубка стоит дольше, оборачиваемость комплекта падает, а срок аренды растет.

При зимнем бетонировании к опалубке добавляют утепление щитов, а иногда и прогрев. Считать сроки распалубки по летним меркам в этом случае нельзя.

Короткие ответы

Из чего делают опалубку своими руками. Из обрезной доски 25-40 мм и бруса на укосины. Такой вариант живет три-пять заливок и годится под ленту дачного дома.

Чем щитовая опалубка отличается от балочно-ригельной. Щитовая собирается из готовых панелей фиксированного размера, балочно-ригельная из отдельных балок, ригелей и листа под любой размер. Первая быстрее, вторая гибче.

Нужна ли опалубка для плиты. Да, по контуру плиты, иначе бетон растечется по краям и толщина уйдет.

Можно ли не снимать опалубку. Съемную снимают всегда: дерево под бетоном гниет, а комплект стоит денег. Не снимают только несъемные системы, которые для этого и сделаны.

Порядок сборки, разметку и распалубку разбираем отдельно, в статье о том, как работать с опалубкой: как собрать опалубку.
